Подробная информация о продукте:
|
| Выделить: | Реле PCB T73,5 реле 15A PCB Pin,Электрическое мини реле 125VAC |
||
|---|---|---|---|
|
Главные специфические sparameters
|
|
|
Модуль реле
|

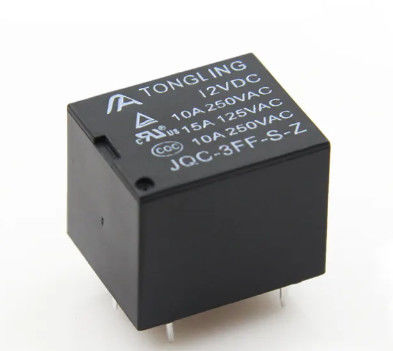

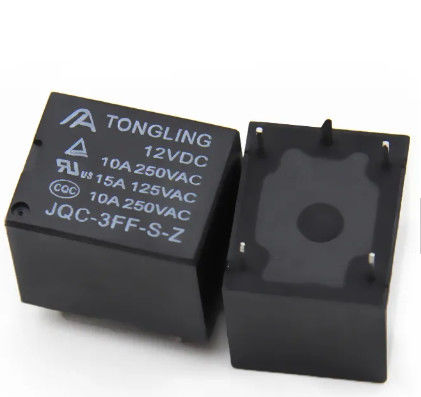

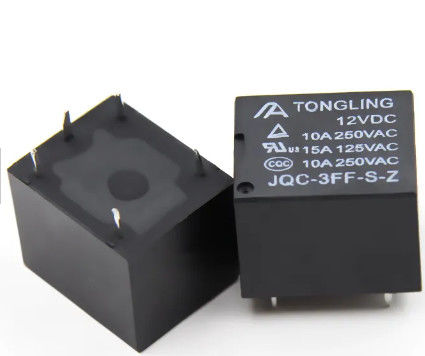

Реле JQC-3FF (T73, YF3F, Sangyou SRD, Hongfa HF3FF)
|
|
Напряжение тока катушки
|
DC: 3V 5V 6V 9V 12V 18V 24V 48V
|
|
Форма контакта
|
SPDT-CO (1 форма c) - 5 штырей
|
|
Материал контакта
|
Серебряный сплав
|
|
Pin
|
Pin 5
|
|
Допустимая мощность на контактах
|
10A 250VAC, 15A 125VAC
|
|
Мощность катушки
|
0.36W
|
|
Размер
|
19.2mm*15.4mm*15.4mm
|
Данные по катушки (на 20℃)
|
Номинальное напряжение (VDC)
|
3
|
5
|
6
|
9
|
12
|
18
|
24
|
48
|
0.36W
|
|
Сопротивление катушки (Ω±10%)
|
25
|
69
|
100
|
225
|
400
|
900
|
1600
|
6400
|
|
|
Расклассифицированное настоящее (мамы)
|
120
|
71,4
|
60
|
40
|
30
|
20
|
15
|
7,5
|
|
|
Максимальное напряжение тока отпуска (VDC)
|
2,25
|
3,75
|
4,5
|
6,75
|
9
|
13,5
|
18
|
36
|
|
|
Напряжение тока минимального отпуска (VDC)
|
0,15
|
0,25
|
0,3
|
0,45
|
0,6
|
0,9
|
1,2
|
2,4
|
|
|
Максимальное применимое напряжение тока
|
130% из расклассифицированного напряжения тока на 70℃ и 170% на 23℃
|
||||||||
Данные по контакта
|
Допустимые мощности на контактах
|
10A 250VAC 15A 125VAC
|
|
Минимальная нагрузка
|
100mA 5VDC
|
|
Максимальное переключая напряжение тока
|
250VAC/30VDC
|
|
Максимальное переключая течение
|
15A
|
|
Максимальная переключая сила
|
2500VA/240W
|
|
Контактное сопротивление
|
100mΩMax на 6VDC 1A
|
|
Продолжительность жизни
|
Электрический: 100 000 деятельност (на 30 деятельност/минуте)
|
|
Механический: 10 000 000 деятельност (на 30 деятельност/минуте)
|
Данные по Characterinstics
|
Сопротивление изоляции
|
100MΩMin на 500VDC
|
|
Диэлектрическая прочность между открытыми контактами
|
750VAC (50/60Hz на одна минута)
|
|
Между контактами и катушкой
|
1500VAC (50/60Hz на одна минута)
|
|
Приведитесь в действие время
|
10ms
|
|
Время отпуска
|
5ms
|
|
Диапазон температур
|
-40℃ к +85℃
|
|
Сопротивление удара
|
Работая крайности: 10G
|
|
Пределы повреждения: 100G
|
|
|
Сопротивляемость при колебательном движении
|
10-55Hz, 1.5mm
|
|
Частота Max.switching
|
Механический: 18 000 operations/hr
|
|
Электрический: 1 800 operations/hr
|
|
|
Влажность
|
40-85%
|
|
Вес
|
Приблизительное 10g
|
|
Норма бесопасности
|
UL TUV ROSH CQC
|
| Количество (части) | 1 - 2000 | 2001 - 10000 | >10000 |
| Время выполнения (дни) | 7 | 15 | Быть обсуженным |
